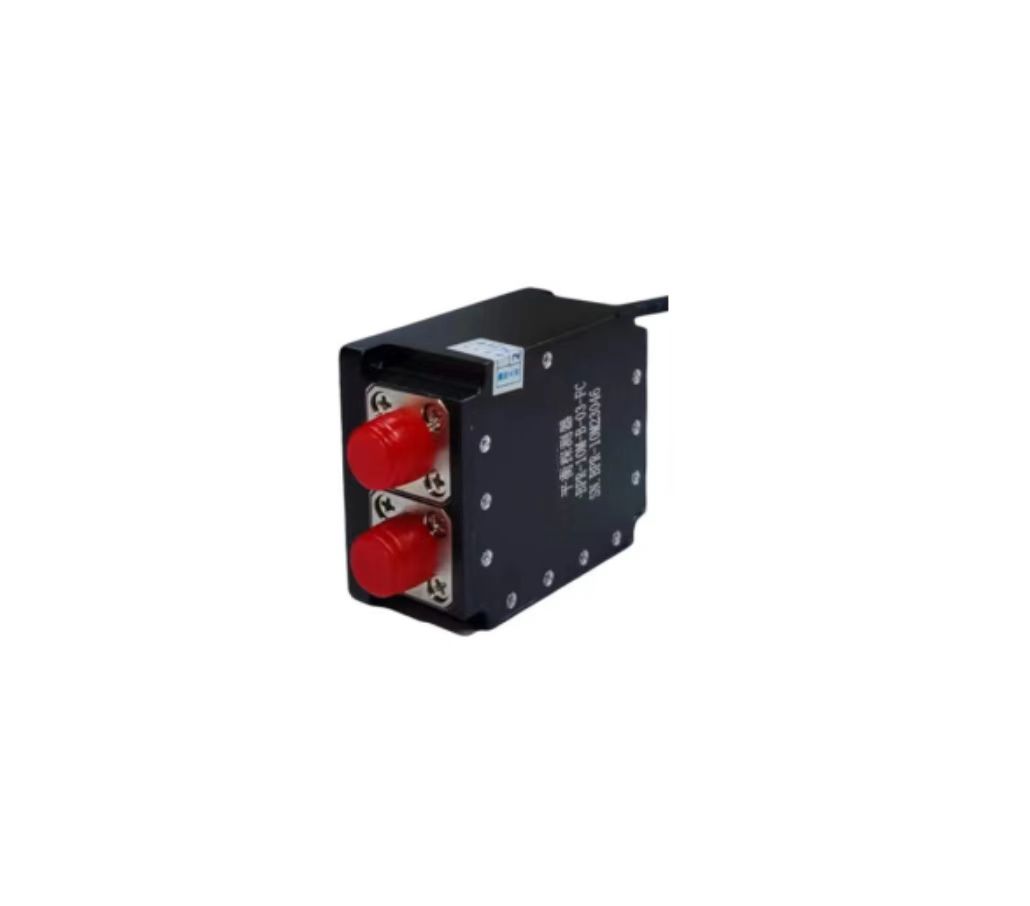

ROF Mini højforstærkningsbalanceret optisk detektionsmodul OCT-system Balanceret fotodetektor

Kort beskrivelse:

ROF-BPR-serien af balancerede lysdetektionsmoduler (balanceret fotodetektor) integrerer to matchende fotodioder og en transimpedansforstærker med ultralav støj, hvilket effektivt reducerer laserstøj og common mode-støj, forbedrer systemets støjforhold og har en række valgfrie spektralresponser. Lav støj, høj forstærkning, nem at bruge osv. Bruges primært til spektroskopi, heterodyndetektion, optisk forsinkelsesmåling, optisk kohærenstomografi og andre områder.

Det mini-balancerede detektionsmodul, der er optimeret til OCT-systemer inden for oftalmologi, har høj forstærkning og lav støj, et højt common-mode-afvisningsforhold og en høj udgangsspændingsamplitude (~12V) gennem bølgelængdeoptimering. Det er blevet brugt i batchapplikationer i medicinske OCT-enheder, og detektoren kan også optimeres til bølgelængder på 1310 nm og 1550 nm.

Send e-mail til os DOWNLOAD

Produktdetaljer

Rofea Optoelectronics tilbyder optiske og fotoniske elektrooptiske modulatorprodukter

Produktmærker

Funktion

Typisk bølgelængde: 850/1064/1310/1550 nm
3dB båndbredde: 10MHz
Høj common-mode afvisningsgrad: > 25dB
Høj forstærkning: 150×103V/W

Mini højforstærkningsbalanceret optisk detektionsmodul OCT-system Balanceret fotodetektor Højfølsom fotodetektor Si-fotodetektor

Anvendelse

⚫Heterodyne-detektion
⚫Optisk forsinkelsesmåling
⚫Optisk fiberregistreringssystem
⚫（OKT）

Parametre

Ydelsesparametre

Modelnummer	ROF-BPR-10M-A-FC-AC	ROF-BPR-10M-B-FC-AC
Spektralt responsområde	850~1650nm	400~1100nm
Typisk bølgelængde	1310nm/1550nm	850nm
lydhørhed	0,95A/W@1550nm	0,5A/W@850nm
3dB båndbredde	10.000-10MHz	10.000-10MHz
Common-mode afvisningsforhold CMRR	>25dB	>25dB
Forstærkning @RF-udgang	300×10³V/W	150×10³V/W
Støjspænding (RMS)	15 mV_RMS	15 mV_RMS
Mættet optisk effekt (CW)	60mW	110mW
Maksimal udgangsamplitude	12Vpp	12Vpp
Beskadiget optisk effekt	10 mW
Driftstemperaturområde	-20~+70℃
Driftsspænding	DC 12V
Arbejdsstrøm	40mA
Indgangsstik	FC
Udgangsstik	SMA
Udgangsimpedans	50 ohm
Udgangskoblingstilstand	AC-kobling (DC valgfri)
Samlede dimensioner (mm)	47 mm×40 mm×23 mm

Dimensioner (mm)

Information

Bestillingsoplysninger

ROF

XXX

BPR -- Balanceret detektor med fast forstærkning

GBP-- Justerbar balancedetektor for forstærkning

-3dB båndbredde：

10M---10MHz

80 mio. --- 80 mio.Hz

200M---200MHz

350M---350MHz

400 mio.---400MHz

1G---1GHz

1,6G --- 1,6 GHz

Driftsbølgelængde：

A---850~1650nm

(1550 nm prøve)

B---320~1000nm

(850 nm prøve)

A1---900~1400nm

(1064 nm prøve）

A2 --- 1200~1700nm

(1310 nm or 1550nm prøve)

Inputtype:

FC ---- Fiberkobling

FS---- Fri plads

Koblingstype：

DC---DCKobling
AC---ACKobling

Forstærkningstype:

Nul -- Normal forstærkning

H - Krav til høj forstærkning

Note:

Båndbreddedetektorer med 1, 10 M, 80 MHz, 200 MHz, 350 MHz og 400 MHZ understøtter driftsbåndene A og B; Koblingstype: Både AC- og DC-kobling er valgfri.

2, 1 GHz, 1,6 GHz, understøtter arbejdsbåndene A1 og A2; Koblingstype Kun AC-kobling understøttes.

3, forstærkningen er justerbar (150 MHz) for at understøtte arbejdsbånd A og B; Koblingstype Både AC- og DC-kobling er valgfri.

4, eksempel,ROF-BPR-350M-A-FC-AC: 350 MHz balanceret probemodul med fast forstærkning, driftsbølgelængde 1550 nm (850-1650 nm), AC-koblet udgang.

* kontakt venligst vores sælger, hvis du har særlige krav
