Rof Bias Point Controller automatisk biaskontrolmodul af lithium niobat MZ-modulator
Funktion
Flere bias-driftstilstande er tilgængelige (Quad+↔Quad-, Min↔Maks.)
Seriel kommunikation, programmeret automatisk finjustering og låsning af biaspunkter
Interne komponentprojektorer understøtter en række bølgelængder
Modulpakke, adapter strømforsyning
Anvendelse
Optisk fiberkommunikation
Mikrobølgefoton
Pulserende lysapplikation
Præstation

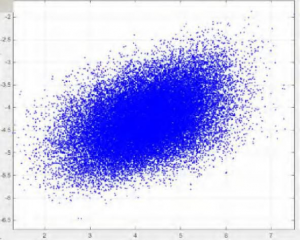

Figur 1. Konstellation (uden styreenhed)
Figur 2. QPSK-konstellation (med controller
Figur 3. QPSK-Eye-mønster
Figur 5. 16-QAM konstellationsmønster
Figur 4. QPSK-spektrum
Figur 6. 16-QAM-spektrum
Specifikationer
| Aargument | Min. | Typisk | Maks. | Enhed |
| Optisk parameter | ||||
| Optisk indgangseffekt 1* | 0 | 13 | dBm | |
| Driftsbølgelængde 2* | 780 | 1650 | nm | |
| Optisk fibergrænseflade | FC/APC | |||
| Elektrisk parameter | ||||
| Bias-spænding | -10 | 10 | V | |
| Kontaktudslettelsesforhold 3* | 20 | 25 | 50 | dB |
| Tilstandslåst region | Positiv eller negativ | |||
| Låsetilstand | Quad+ (Quad-) ellerMin.(Maks.) | |||
| Modulationsdybde (QUAD) | 1 | 2 | % | |
| Modulationsdybde (Nul) | 0,1 | % | ||
| Pilotfrekvens (QUAD) | 1K | Hz | ||
| Pilotfrekvens (NULL) | 2K | Hz | ||
| Konventionel parameter | ||||
| Dimensioner (længde× bredde× tykkelse) | 120×70×34 mm | |||
| Driftstemperatur | 0 - 70℃ | |||
Note:
1* refererer til effektområdet, der er indgangssignalet til modulet, når modulatorens udgangssignal er maksimalt. For at opnå lavpunktskontrol af modulatoren med et højt ekstinktionsforhold, bør indgangseffekten øges tilsvarende. Ved særlige krav til effektindgang kan du justere den interne kobler og detektorens forstærkningsindikatorer. Kontakt venligst salgsafdelingen, når du bestiller.
2* Når du afgiver en ordre, bedes du angive arbejdsbølgelængden, som skal optimeres i henhold til arbejdsbølgelængden.
3* switching-extinction-forholdet afhænger også af selve modulatorens switching-extinction-forholdsniveau.
Størrelsestegning (mm)
Bestillingsoplysninger
*Hvis du har særlige behov, bedes du kontakte vores salgspersonale
| ROF | ABC | Modulatortype | XX | XX | XX |
| Automatisk biaspunktstyringsmodul | MZ---M-Zmodulator | Arbejdsbølgelængde: 15---1550nm 13---1310nm 10---1064nm 08---850nm 07---780nm | Fibertype: S-- Single-mode optisk fiber P - polariseringsbevarende fiber | Optisk fibergrænseflade: FA—FC/APC FP---FC/UPC |
Brugergrænseflade
| Gruppe | Operation | Forklaring |
| Nulstil | Sæt jumperen i og træk den ud efter 1 sekund | Nulstil controlleren |
| Magt | Strømkilde til biasregulator | V- forbinder strømforsyningens negative elektrode |
| V+ forbinder strømforsyningens positive elektrode | ||
| Midterporten forbindes med jordelektroden | ||
| Polar1 | PLRI: Indsæt eller træk jumperen ud | ingen jumper: Null-tilstand; med jumper: Peak-tilstand |
| PLRQ: Indsæt eller træk jumperen ud | ingen jumper: Null-tilstand; med jumper: Peak-tilstand | |
| PLRP: Indsæt eller træk jumperen ud | ingen jumper: Q+ tilstand; med jumper: Q- tilstand | |
| LED | Konstant tændt | Arbejder under stabil tilstand |
| Tænd-sluk eller slukke-tænd hvert 0,2 sekund | Behandling af data og søgning efter kontrolpunkter | |
| Tænd-sluk eller slukke-tænd hvert sekund | Den optiske indgangseffekt er for svag | |
| Tænd-sluk eller slukke-tænd hvert 3. sekund | Den optiske indgangseffekt er for stærk | |
| PD2 | Forbind med fotodioden | PD-porten forbinder fotodiodens katode |
| GND-porten forbinder fotodiodens anode | ||
| Bias-spændinger | In, Ip: Biasspænding for I-arm | Ip: Positiv side; In: Negativ side eller jord |
| Qn, Qp: Biasspænding for Q-arm | Qp: Positiv side; Qn: Negativ side eller jord | |
| Pn, Pp: Biasspænding for P-arm | Pp: Positiv side; Pn: Negativ side eller jord | |
| UART | Betjen controlleren via UART | 3.3: 3,3V referencespænding |
| GND: Jord | ||
| RX: Modtagelse af controller | ||
| TX: Transmission af controller |
1 Polar afhænger af systemets RF-signal. Når der ikke er noget RF-signal i systemet, skal polarværdien være positiv. Når RF-signalet har en amplitude, der er større end et vist niveau, vil polarværdien ændre sig fra positiv til negativ. På dette tidspunkt vil nulpunktet og peakpunktet skifte med hinanden. Q+-punktet og Q-punktet vil også skifte med hinanden. Polarkontakten gør det muligt for brugeren at ændre polarværdien.
direkte uden at ændre driftspunkter.
2Der kan kun vælges mellem at bruge en controller-fotodiode eller en modulator-fotodiode. Det anbefales at bruge en controller-fotodiode til laboratorieforsøg af to grunde. For det første har controller-fotodioden sikrede kvaliteter. For det andet er det nemmere at justere inputlysintensiteten. Hvis du bruger modulatorens interne fotodiode, skal du sørge for, at fotodiodens udgangsstrøm er strengt proportional med inputeffekten.
